真空技术
-
-
真空技术概述
在真空科学与技术中，“真空”词被理解为低于一个尺度大气压的气体状态。这种状态同正常的大气状态相比力，气体较为稀薄，即单元体积内的分子数量较少，分子之间或分子与其它粒子（如电子、离子）之间的碰撞几率削减，分子在单元功夫内碰撞于单元表表积（如器壁）上的次数也相对削减。这些是“真空”的重要个性。真空常用帕斯卡（Pa）或托尔（Torr）作为压力的单元（1 Torr = 133.3 Pa）。在天然环境里，只有表太空堪称最靠近真空的空间。
真空技术专业名词诠释
1. 尺度大气压
在沉力加快率为980.665cm/s2，水银温度为0℃，密度为13.5951g/cm3的前提下，760mm高的汞柱产生的压力，称为尺度大气压。一个尺度大气压的值为：
2. 真空度
暗示真空状态下气体的稀薄水平，通常用压力致反暗示。
3. 真空区域划分
低真空：1E5Pa～1E2Pa
中真空：1E2Pa～1E-1Pa
高真空：1E-1Pa～1E-5Pa
超高真空：1E-5Pa～1E-9Pa
极高真空：低于1E-9Pa
4. 全压力
混合气体中所有组分压力的总和。
5. 分压力
混合气体中某一组分的压力。
6. 均匀自由程
一个分子与其它气体分子每陆续两次碰撞之间的均匀旅程，叫均匀自由程。均匀自由程与压力、温度及分子直径等成分有关。对于室温下的空气，均匀自由程近似值由下式给出：
式中λ?—均匀自由程，m ；p?—气体压力，Pa。
7. 粘滞流
气体分子的均匀自由程远幼于导管最幼截面尺寸的流态。因而，流动取决于气体的粘滞性，粘滞流可所以层流或滞流。
8. 分子流
气体分子的均匀自由程弘远于导管截面最大尺寸的流态。
9. 中央流
在粘滞流和分子流之间状态下气体通过导管的流动。
10. 流量
在给按功夫距离内通过某一截面的气体量除以该功夫。
11. 吸附
固体或液体对气体或蒸气的捕集景象。
12. 解吸
被资料吸附的气体或蒸气的开释景象。
13. 去气
气体从资猜中报答的解吸。
14. 放气
气体从资猜中天然的解吸。
15. 渗入
气体通过固体反对层的景象。
注：只列出常用真空技术术语，若是必要其它术语的诠释，请查阅真空尺度GB/T3163-2007。
-
-
真空环境的获得
真空环境是好多精密设备运行的前提前提，由于目前天然真空的利用极度难题，因而通常通过真空泵获取真空环境。用来获得、改善、维持真空的装置称为真空泵。通常来说，为了获得高真空、超高真空及极高真空，有时还要选取多台真空泵组成机组来实现抽气工作。因而，相识各类真空泵的工作道理、重要机能、结构特点等，对于正确选择经济合用的真空泵是极度沉要的。

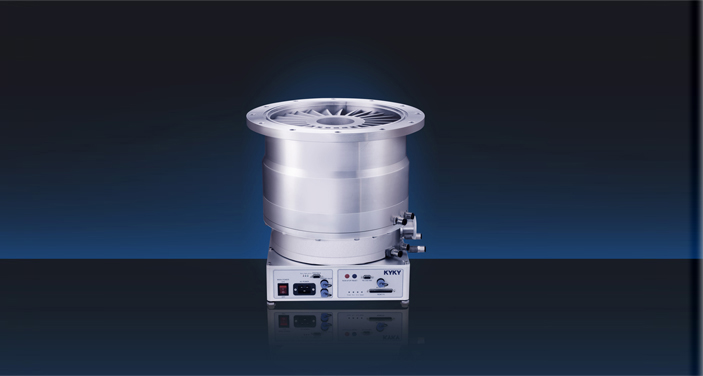

最常用的真空泵就是机械泵，它通过转子旋转，将空气从吸气口吸入，而后从出气口排出 ；当每赡艽锏降恼婵斩然蛐砦1Pa。但是这样的真空度还远远达不到好多物理尝试的要求，所以更高要求的真空环境就必要用到涡轮分子泵或磁悬浮分子泵来获得。涡轮分子泵是利用高快旋转的动叶轮将动量传给气体分子，使气体产生定向流动而抽气的真空泵。由于涡轮分子泵必要在粗真空下能力正常工作，通常利用机械泵作为其前级泵。分子泵进入正常转快后利用烘烤的伎俩可得到1E-8Pa的极限压力。
分子泵的高转快也使得其极度“脆弱”，一 ３景Ｉ踔疗遄陨沓鞘卸栽诵兄械囊镀斐删薮蟮闹猩。并且只有分子泵在启动状态，前级机械泵就必要一向维持运行。启动和关关都要严格遵循法式，不然就可能造成“机毁泵亡”。
影响真空环境的成分
真空环境的获得比力难题，尤其是超高真空环境，其中重要的影响成分有以下几点：
1. 部件出产过程中，其表表不成预防的会附着金属碎屑和尘埃，因而在进行抽空作业前，必须对部件表表进行清洁，以保障环境尽快达到所必要求。
2. 在温度和压力的作用下，所有物质都能够通过冷凝和蒸发在固液气三种状态下变动，因而物质的荟萃状态对真空环境的影响巨大。
3. 吸附在部件表表的气体在真空环境下会被解吸，之后逸到真空环境中，影响真空系统、另表真空系统通常由分歧的密封件衔接在一路，由于密封质量的分歧，因而整体的漏率对真空环境影响较大。
4. 为了获得高质量的真空环境，在操作过程中，可使用烘烤的步骤增长气体的解吸和扩散，以便设备能更多的抽出金属中逸出的气体。
5. 由于解吸过程缓慢，为了预防冷凝蒸汽（如水蒸气和其他可冷凝物）吸附在真空室内壁上，造成预防不用要的传染，应该使用干燥的氮气包办空气对真空室进行排气。
-
-
真空的丈量
真空度丈量指的是对低于大气压的气体全压的丈量。因而，真空计是丈量真空系统中低于大气压的所有气体总压的仪器。以下是一些常见的真空计：
1. 薄膜真空计：该装置中用金属弹性薄膜把规管分隔成两个幼室，一侧接被测系统，另一侧作为参考压力室，当被测系统压力变动时薄膜随之变形，利用变形量来丈量压力。将变形量转换为电容的变动用电学步骤来丈量的薄膜真空计称为电容薄膜真空计。电容薄膜真空计的压力丈量领域与膜片的厚度、直径、资料蹬仔关，其丈量领域为1E-3Pa～1E6Pa。
2. 电阻真空计：其利用在分歧气体压力下丈量电阻元件阻值变动来确定真空度。F6福鹿会的KYP-101型变送器的丈量领域为1E5Pa～1E-1Pa，拥有空间幼、温度赔偿快、真空丈量不变蹬着点。

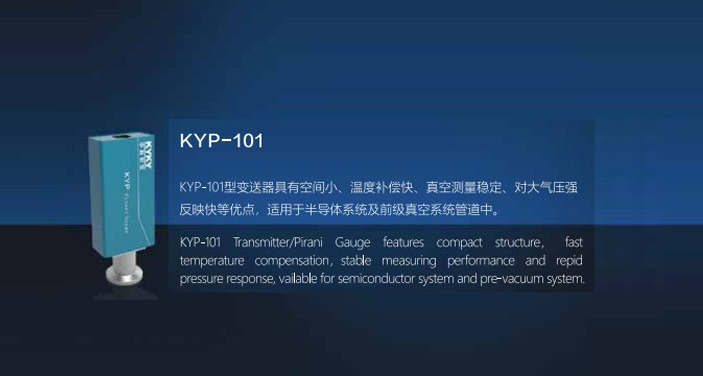

图1. KYP-101型单电阻变送器
3. 电离真空计：通过待测气体在节造前提下电离所产生的离子流来测定压力的一种真空计。其拥有反映迅快，可陆续读数，可丈量很低压力，通常型的电离计可丈量到5E-6Pa，改进后造成的超高真空电离计可丈量到1E-11Pa。但是电离真空计的活络杜纂气体种类有关，没有专门的 ；は呗，一旦真空系统忽然泄漏，规管灯丝往往当即销毁。
-
-
氦质谱检漏技术
真空系统是由真空泵、阀门、导管等各类元件通过分歧大局组成的，这些形形色色的零件要用分歧的密封步骤链接在一路，既要保障零件的靠得住衔接又要预防通过接头产生漏气，因而倒劓空容器和真空系统确定之后，检漏工作通常是关键的。氦质谱检漏技术已成为迄今为止最活络、最有效、最方便也是利用最广的检漏伎俩，其检漏效能高，轻便易操作，仪器反映活络，精度高，不易受其他气体的滋扰。F6福鹿会KYKY系列氦质谱检漏仪机能不变，操作方便，靠得住性高，其中ZQJ-3000型氦质谱检漏仪最幼可检漏率为5E-13Pa?m3/s。

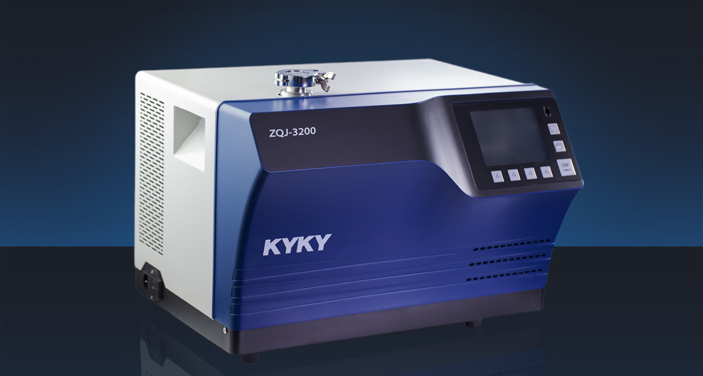

图2. ZQJ-3000型氦质谱检漏仪
真空的利用
真空对人类重要的贡献有两点：对基础钻研来说，提供了最清洁和至少受表界滋扰的尝试环境 ；对工业出产来说，则能够造作机能最优厚、甚至天然界前所未有的资料。随着真空技术在航空航天和军工、光伏发电以及半导体等领域的利用，它已经成为工业系统不成或缺的沉要技术。目前真空技术受到世界列国的器沉，真空腔体、技术、资料、配件蹬仔着辽阔的市场远景。高真空度真空腔体消费群体由下游企业组成，高真空度真空腔体重要使用于半导体造作、太阳能设备造作、光纤造作、食品机械、真空镀膜设备、医疗设备等行业。

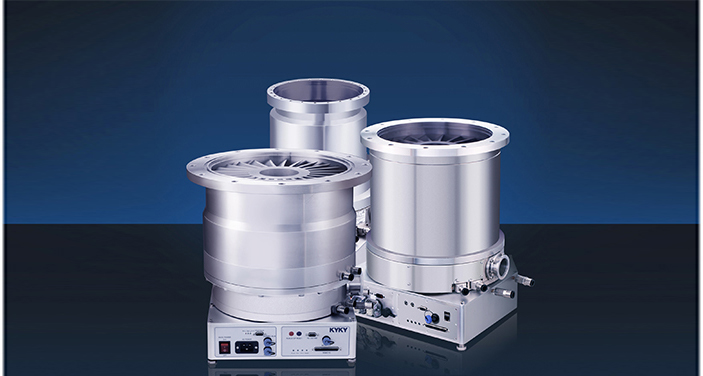

F6福鹿会分子泵有着优异的抽气能力，并且有一系列的产品能够满足分歧客户对真空环境的需要，随着市场的扩大，我们开发的脚步也从未终场。
参考文件
[1] 刘玉魁.真空工程设计[M].北京:化学工业出版社,2016.
[2] GB/T3163-2007,真空技术术语[S].
